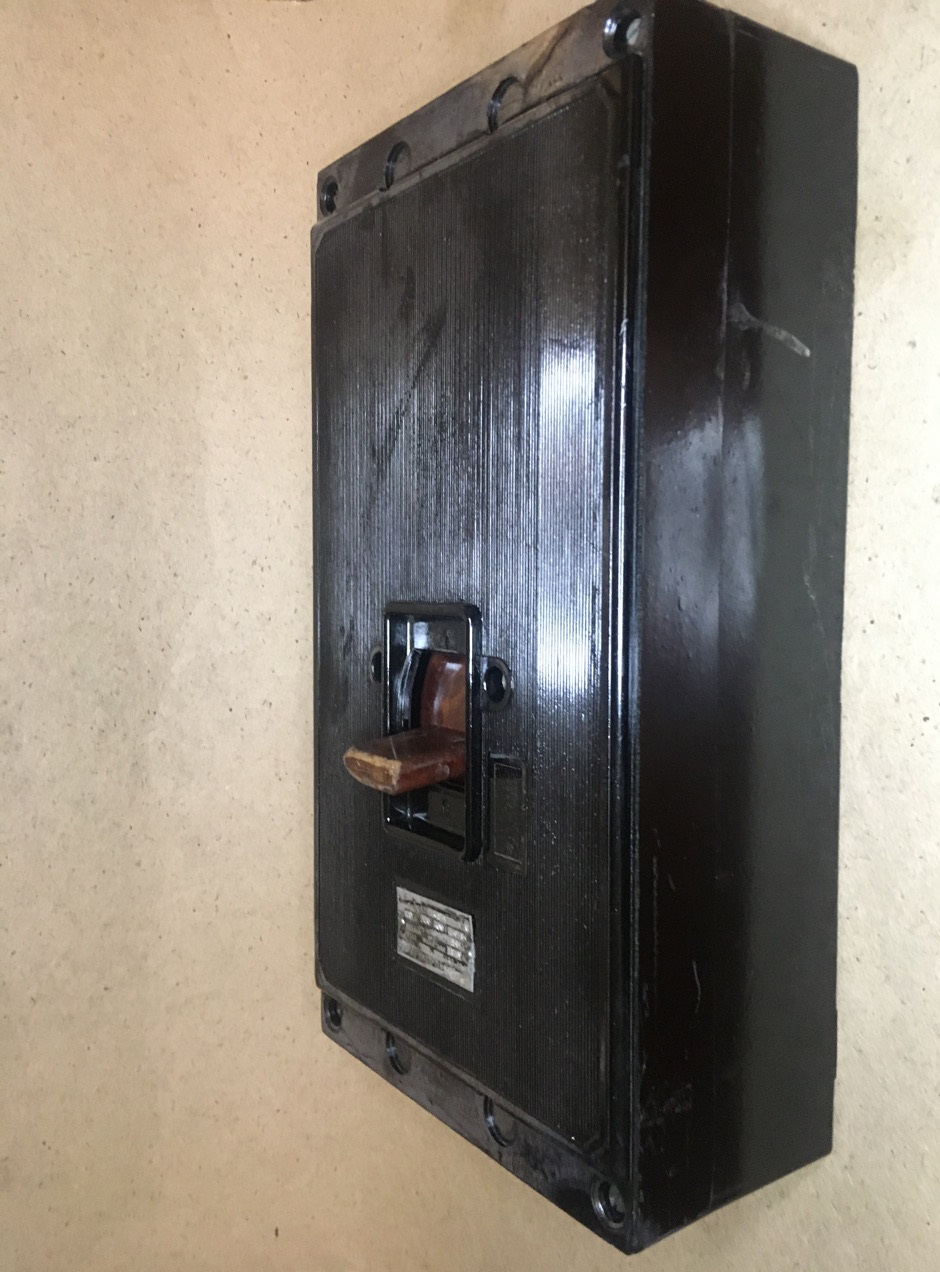

Автоматический выключатель А-3134 120А
Выключатели автоматические А3134 на 120А трехполюсные с электромагнитным и тепловым расцепителем предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 500В переменного тока частоты 50-60Гц. Для нечастых оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.
Автомат А3134 120А используется для пропускания тока в стандартном режиме, отключения при перегрузках, замыканиях, оперативных коммутаций цепей нечасто, также для защиты цепей при падении напряжения до недопустимой нормы.
Технические характеристики выключателей А3134
| Обозначение типа (марка) | Номинальный ток, А | Число полюсов | Расцепитель | Номинальный ток расцепителя, А | Уставка на ток мгновенного срабатывания, А |
| А3133 | 200 | 2 | комбинированный/ электромагнитный |
120; 150; 200 200 |
840; 1050; 1400 |
| А3134 | 200 | 3 | комбинированный/ электромагнитный |
120; 150; 200 200 |
840; 1050; 1400 |
Выключатели А3134 120А изготавливаются в климатическом исполнении — У4.
Габариты 400х210х110 мм.
Масса выключателя - 9,3кг
