Реле электромагнитные РЭВ820

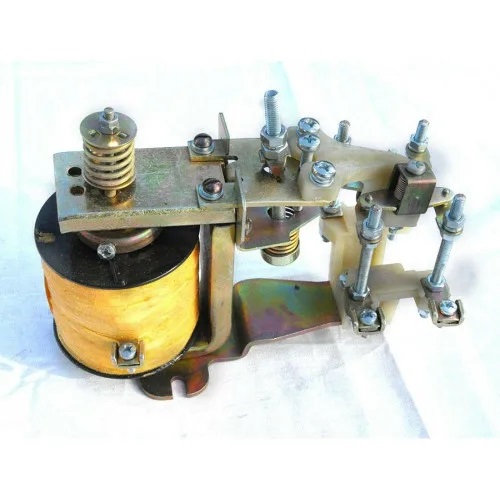

Реле электромагнитные РЭВ-820

РЭВ-820 реле электромагнитные постоянного тока (реле РЭВ-821, РЭВ-822, РЭВ-825, РЭВ-826, РЭВ-830) применяются в схемах автоматического управления в качестве реле контроля тока (РЭВ-830), реле контроля напряжения (РЭВ-821, РЭВ- 825) и промежуточных реле (РЭВ-822, РЭВ-826).

Контакты реле РЭВ позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 (1 «3» и 1 «Р») или 4 (2 «3» и 2 «Р») (применение 4 «Р» контактов заводом не рекомендуется, т. к. при этом надежная работа реле не обеспечивается).

Реле РЭВ-821, РЭВ-822, РЭВ-825, РЭВ-826, РЭВ-830 могут быть отрегулированы на ток втягивания в пределах 30-80% от номинального тока катушки (тропического исполнения в пределах 45-80%).

Технические характеристики.

Номинальный ток контактов, А: 10
Номинальное напряжение цепи управления реле РЭВ821, РЭВ822, РЭВ825, РЭВ826, РЭВ830, В: 24, 48, 110, 220
Номинальный ток цепи управления реле РЭВ-830, А: 1,6, 2,5, 4, 6, 10, 16, 25, 40, 63, 100, 160, 250, 320, 400, 630
Время срабатывания реле при U, с, не более:

• РЭВ-822, РЭВ-826 - 0,1
• РЭВ-821, РЭВ-825 - от 0,05 до 0,2

Коммутационная износостойкость реле, млн. циклов ВО, не менее: 2
Механическая износостойкость реле, млн. циклов ВО, не менее:

• без замены сменных частей - 20
• с заменой сменных частей - 10

Допустимые режимы работы:

• прерывисто-продолжительный;
• кратковременный;
• повторно-кратковременный (ПВ 40 %).

Присоединение проводников к контактам и катушкам: переднее
Климатическое исполнение и категория размещения по ГОСТ 15150-69: У3, Т3, УХЛ4
Габаритные размеры, ШхВхГ, мм

• РЭВ-821, РЭВ-822 - 110х190х180
• РЭВ-825, РЭВ-826 - 150х200х180
• РЭВ-830               - 155х190х180

Масса, кг, не более: 3,5

Реле времени поставляются отрегулированными на максимальную выдержку времени для данного типа реле. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте заказчиком.

Основные параметры реле РЭВ-821, РЭВ-822, РЭВ-825, РЭВ-826, РЭВ-830 приведены в таблице.
