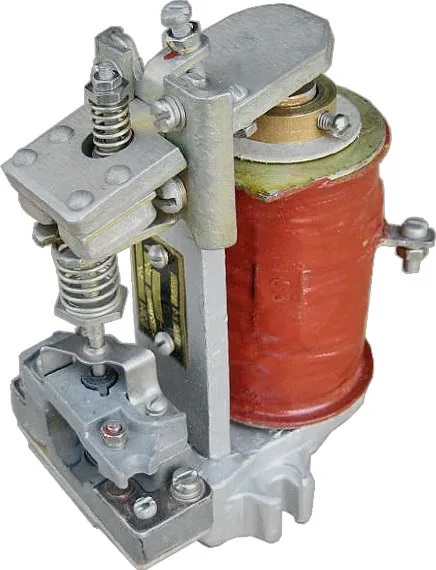

Реле электромагнитные РЭМ-20 изготавливаются по ТУ 16-647.030-85
Реле электромагнитные постоянного тока серии РЭМ20 (РЭМ-21, РЭМ-22, РЭМ-23, РЭМ-24, РЭМ-25, РЭМ-26) предназначены для коммутации цепей в схемах автоматического управления электроприводами постоянного тока судового электрооборудования и тепловозов (РЭМ 21*, РЭМ 22*) напряжением до 320 В.
Технические характеристики реле серии РЭМ-20 указаны в теблице ниже:
| Номинальный ток контактов, А | 10 |
| Номинальное напряжение цепи контактов , В | 110, 220, 320 |
| Присоединение проводников к контактам и катушкам | переднее |
| Коммутационная износостойкость реле, млн. циклов ВО, не менее: | |
| РЭМ 21, РЭМ 22, РЭМ 21*, РЭМ 22* | 0,15 |
| РЭМ 23, РЭМ 25, РЭМ 26 | 0,01 |
| РЭМ 24 | 0,1 |
| Механическая износостойкость реле, млн. циклов ВО, не менее: | |
| РЭМ 21, РЭМ 22, РЭМ 23, РЭМ 25, РЭМ 26, РЭМ 21*, РЭМ 22* | 1 |
| РЭМ 24 | 0,1 |
| Частота включения при ПВ 40%, в час | |
| РЭМ 21, РЭМ 22, РЭМ 21*, РЭМ 22* | до 600 |
| РЭМ 23, РЭМ 24, РЭМ 25, РЭМ 26 | до 1200 |
| Потребляемая мощность включающих катушек, не более, Вт | 30 |
| Допустимые режимы работы |
прерывисто-продолжительный повторно-кратковременный (ПВ 40%) кратковременный |
| Температура окружающего воздуха, °С | от -40 до +60 |
| Масса, кг, не более | 1,5 |
Основные параметры реле РЭМ-21, РЭМ-22, РЭМ-23, РЭМ-24, РЭМ-25, РЭМ-26, РЭМ-21*, РЭМ-22* приведены в таблице ниже:
|
Тип реле |
Назначение |
Количество и вид контактов |
Исполнение втягивающих катушек |
Пределы выдержки времени, с |
Выдержка времени, с |
|
|
Напря-жение, В |
Ток, А |
|||||
|
РЭМ-21 |
с выдержкой времени при отключении |
1 переклю-чающий |
27(24) 55 110 220 95-170 175-320 |
- |
0,25-1,0 |
0,5 0,8 1 |
|
РЭМ-22 |
0,8-2,5 |
1,5 2 2,5 |
||||
|
РЭМ-23 |
напряжения |
1 "З" |
27(24) 55 110 220 |
- |
|
|
|
РЭМ-24 |
тока |
1 переклю-чающий |
- |
2,5 |
||
|
РЭМ-25 |
1 "З" |
3,5 5,5 |
0,3-0,5 |
|||
|
РЭМ-26 |
промежуточные |
95-170 |
- |
- |
||
|
175-320 |
||||||
|
РЭМ-21* |
с выдержкой времени при отключении |
1 переклю-чающий |
75 110 |
0,25-1,0 |
||
|
РЭМ-22* |
0,8-2,5 |
|||||
Примечание - Параметры реле приведены при температуре 20±5 °С.
Реле с выдержкой времени при отключении в состоянии поставки могут быть отрегулированы на выдержку времени, выбранную из ряда:
- для реле типа РЭМ-21 - 0,5; 0,8; 1,0 с;
- для реле типа РЭМ-22 - 1,5; 2,0; 2,5 с.
Перерегулировка реле при эксплуатации на меньшую выдержку возможна при помощи регулировочной пружины.

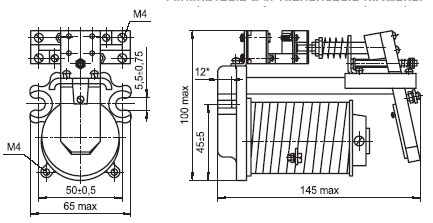

Габаритные размеры реле серии РЭМ-20 указаны на схеме ниже:
