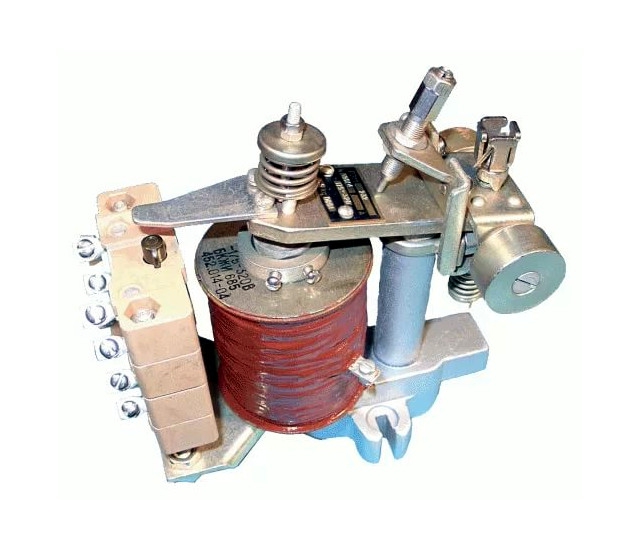

Реле серии РЭМ-200

Реле электромагнитные РЭМ200 изготавливаются по ТУ 16-647.030-85

Реле электромагнитные постоянного тока серии РЭМ 200 предназначены для коммутаций цепей в схемах автоматического управления электроприводами постоянного тока и напряжением до 320 В судового электрооборудования и тепловозов.

Реле РЭМ-200 имеют следующие исполнения:

реле с выдержкой времени при отключении: РЭМ 211, РЭМ 221, РЭМ 212, РЭМ 222;
реле напряжения: РЭМ 231, РЭМ 232.

Технические характеристики реле РЭМ200 указаны в таблице ниже:

Номинальный ток контактов, А	10
Номинальное напряжение цепи контактов , В	110, 220, 320
Частота включения, в час: РЭМ 211, РЭМ 221, РЭМ 212, РЭМ 222 РЭМ 231, РЭМ 232	до 600 до 1200
Допустимые режимы работы	прерывисто-продолжительный повторно-кратковременный (ПВ 40%) кратковременный
Присоединение проводников к контактам и катушкам	переднее
Температура окружающего воздуха, °С	от -40 до +60
Масса, кг, не более	3,5

Параметры реле серии РЭМ200 указаны в таблице ниже:

Тип реле	Количество переключающих контактов	Выдержка времени, с	Напряжение катушки, В	Напряжение срабатывания
РЭМ 211	1	0,5; 0,8; 1,0; 1,5	27, 55, 110, 220	0,65 Uн
			95-170	95 В
			175-320	175 В
РЭМ 212	2	0,5; 0,8; 1,0	27, 55, 110, 220	0,65 Uн
			95-170	95 В
			175-320	175 В
РЭМ 221	1	1,0; 1,5; 2,0; 2,5; 3,0	27, 55, 110, 220	0,65 Uн
			95-170	95 В
			175-320	175 В
РЭМ 222	2	0,8; 1,0; 1,5	27, 55, 110, 220	0,65 Uн
			95-170	95 В
			175-320	175 В
РЭМ 231	1	-	27, 55, 110, 220	0,45 Uн
			95-170	95 В
			175-320	175 В
РЭМ 232	2	-	27, 55, 110, 220	0,55 Uн
			95-170	95 В
			175-320	175 В
РЭМ 211*	1	от 0,3 до 1,5	75, 110	0,53 Uн
РЭМ 221*	1	от 1,0 до 3,0	75, 110	0,53 Uн

* Реле для тепловозов.

Реле с выдержкой времени при отключении в состоянии поставки могут быть отрегулированы на выдержку времени, выбранную из ряда:

для реле типа РЭМ211: 0,5; 0,8; 1,0; 1,5 сек; для реле типа РЭМ212: 0,5; 0,8; 1,0 сек;
для реле типа РЭМ221: 1,0; 1,5; 2,0; 2,5; 3,0 сек; для реле типа РЭМ222: 0,8; 1,0; 1,5 сек.

Перерегулировка реле при эксплуатации на меньшую выдержку времени возможна при помощи регулировочной пружины.

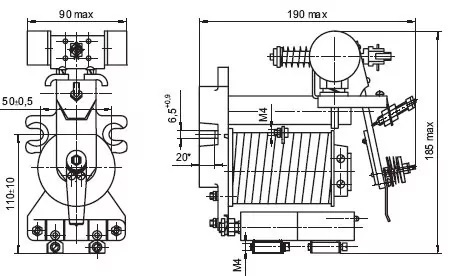

Габаритные размеры реле серии РЭМ-200 указаны на схеме ниже:

Присоединение проводников к контактам и катушкам - переднее.
