ДВП-8-1

Держатель вставки плавкой ДВП8 (держатель предохранителя)

Также это изделие может называться: ДВП 8, ДВП-8, dvp8, dvp-8, dvp 8, двп 8-1, двп-8-1, двп8-1.

Держатель вставки плавкой типа типа ДВП 8 предназначен для установки вставки плавкой с габаритными размерами 8х50 мм в электрических цепях постоянного и переменного тока до 10 А частотой (50-20 000) Гц и напряжением до 600 В.

Держатель вставки плавкой ДВП8 изготавливается для внутреннего монтажа, ручной сборки (монтажа) аппаратуры в соответствии с техническими условиями КДПА.646116.002ТУ (приемка 5). Обозначение держателя при заказе и в конструкторской документации другой продукции состоит из наименования, условного обозначения, обозначения настоящих ТУ.



Держатели ДВП8 представлены следующей модификацией ДВП8В.

Конструкция и габаритный чертеж держателей двп 8 держателей

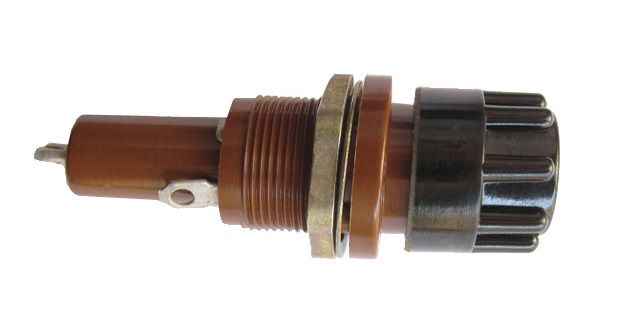

Держатель плавкой вставки ДВП8 производится в виде цилиндрического элемента, внутри которого имеется полое отверстие для установки предохранительного элемента. Корпус держателя выполняется из термореактивного стекловолокна. В рабочем месте держатели крепятся с помощью гайки-фиксатора, для чего на корпусе устройства предусмотрена соответствующая резьба.

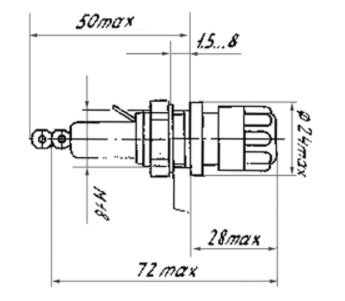

 Чертеж: Габаритные размеры держателя ДВП-8





Технические характеристики ДВП8:



Номинальное значение тока - 5 А; 10 А.

Номинальное значение напряжение - 250 В; 600 В.



Сопротивление:

- изоляции - 1000 МОм;

- контактов - 0,01 Ом.



Наработка на отказ - 10 000 ч.

Ресурс ДВП8 - 500 циклов.



Способ крепления - гайка.

Материал корпуса - карболит.

Способ крепления - на панель.



Температурный диапазон достигается фактическим применением для корпусных деталей термореактивных стекловолокнитов, пригодных для работы при температуре - от -60° С до +85° С.

Минимальный срок сохраняемости - 15 лет.



Габаритные размеры вставки:

- диаметр - 8 мм;

- длина - 50 мм.



Габаритные размеры держателя со вставкой:

- диаметр - не более 27 мм;

- длина - не более 78 мм.

Масса держателя - не более 30 г.



Варианты исполнения ДВП8 в зависимости от вида приёмки:

- отдел технического контроля - ДВП8 ОТК;

- особо стойкие (особо стабильные) - ОСДВП8, ДВП8 ОС;

- приемка заказчика - ДВП8 ПЗ;

- военная приемка - ДВП8 ВП.



Условия эксплуатации:



Диапазон рабочих температур - от -60° С до +85° С.

Относительная влажность - 98%.

Климатическое исполнение - УХЛ.



Предприятие-изготовитель предоставляет гарантию соответствия изделия держатель предохранителя ДВП8 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
